10KV接地电阻器

TK-BJ电阻接地成套装置产品介绍:6kV~35kV主要由电缆线路构成的送、配电系统,单相接地故障电容电流较大时,为了更好的限制系统过电压水平以及快速的选择和切除故障线路,可采用中性点经电阻接地方式。但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。接地电阻成套装置一次系统图使用环境:   户 内户 外环境温度-25℃~+40℃-
没有此类产品
我要询价
产品描述

TK-BJ 电阻接地成套装置
产品介绍:
6kV~35kV主要由电缆线路构成的送、配电系统,单相接地故障电容电流较大时,为了更好的限制系统过电压水平以及快速的选择和切除故障线路,可采用中性点经电阻接地方式。
但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。

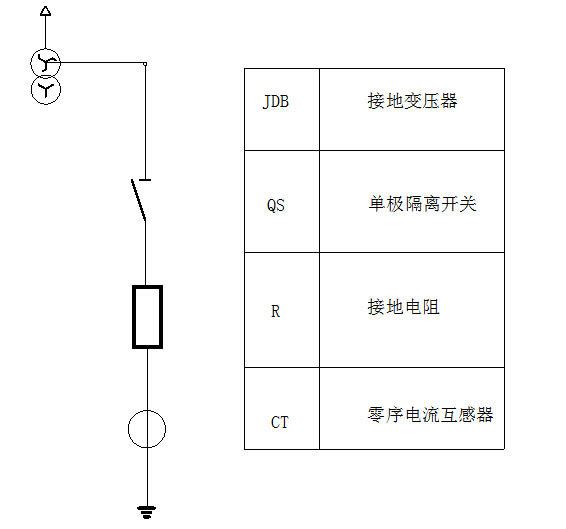

接地电阻成套装置一次系统图

使用环境:



户 内

户 外

环境温度

-25℃~+40℃

-35℃~+45℃

日温差

≤25K

≤25K

海拔

≤1000m(大于1000m按相应公式修正)

≤1000m(大于1000m按相应公式修正)

产品特点:
1、针对性强,保护到位
TK-BJ 变压器中性点接地电阻柜适用于系统中性点采用小电阻或中电阻接地的场合。此时,电网出现单相接地故障时需立即跳闸切除故障线路。当电网出现单相接地时,接地电阻向接地点提供附加阻性电流,使接地电流呈阻容性质,从而保证产生的过电压不超过2.6倍的相电压。
2、结构紧凑,便于安装
TK-BJ 变压器中性点接地电阻柜将零散的Z型接地变压器(如系统无中性点引出则需加装)、电阻器、电流互感器、测量仪表、接地保护输出端子等电器设备整体组合在一个封闭金属柜内,而且可以选配隔离开关、避雷器,成套供货,安全可靠性高,布置清晰整齐,便于安装调试及操作维护。
3、选材考究,充分保证产品质量
TK-BJ 变压器中性点接地电阻柜内的接地变压器为优质干式变压器,其一次绕组为“Z”形接线;电阻器采用不锈钢材料制成,导电率高、通流能力强、耐高温、最高使用温度可达1600℃;温度系数≤ -0.045% /℃、阻值稳定、耐腐蚀、防燃防爆、可靠性高。用合金材料组成的电阻全部采用电阻单元,以多个单元采用亚弧焊接而成框架式结构,电阻单元采用耐高温绝缘子(高分子)支撑连接。根据不同的客户要求我公司可提供进口电阻器。
4、监测功能齐全,并提供模拟量输出
TK-BJ 变压器中性点接地电阻柜可加装智能监控装置,可监测电阻柜正常运行状态下中性点不平衡电流、电阻片、电阻柜内的温度,也可以监测发生单相接地故障瞬间的电流,并预留通讯接口,可将检测信息传递至主控室,使运行人员在第一时间内得到信息。
应用领域:
产品在冶金、石化、光伏发电、风力发电、铁路、得到广泛应用,可有效限制间歇弧光接地过电压、降低系统操作过电压、消除系统谐振过电压、方便配置单相接地故障保护、可在短时间内有效切除故障线路。从而降低系统设备的绝缘水平,延迟系统设备的使用寿命,提高系统运行的安全可靠性。
