干式磁屏蔽并联电抗器

产品名称

干式磁屏蔽并联电抗器

产品简介 并联连接在各级变电站变压器某一绕组侧,当某一电压等级的输变电线路的充电功率达到规程的限额时,应加装并联电抗器,用于长距离轻负载输电线路的电容无功伏安补偿。使用环境1)使用环境:户内、户外2)环境温度:-40℃~+45℃(或根据用户要求)3)海拔高度:≤1000m(或根据用户要求)4)安装运行地点:应无剧烈振动或颠簸,能承受地震烈度为8度的地震作用而不受损伤。5)安装地点:应无有害气体、蒸
没有此类产品
我要询价
产品描述

产品简介
 并联连接在各级变电站变压器某一绕组侧,当某一电压等级的输变电线路的充电功率达到规程的限额时,应加装并联电抗器,用于长距离轻负载输电线路的电容无功伏安补偿。
使用环境
1)使用环境:户内、户外
2)环境温度:-40℃~+45℃(或根据用户要求)
3)海拔高度:≤1000m(或根据用户要求)
4)安装运行地点:应无剧烈振动或颠簸,能承受地震烈度为8度的地震作用而不受损伤。
5)安装地点:应无有害气体、蒸汽、导电性或爆炸性尘埃
6)户内使用时注意通风散热
7)最大风速:不超过35m/s
 8)相对湿度:月平均不超过90%,日平均不超过95%。
 注:特殊要求请与我公司联系,愿竭诚满足您的要求。
产品特点
1)磁屏蔽电抗器的外观、线包结构与普通空心电抗器完全相同,为多根细导线多层并联圆筒式结构,不同之处在于前者加装了内、外屏蔽罩,内外屏蔽罩由优质高磁导率硅钢片叠装成圆筒式,用浸透环氧树脂的玻璃丝束缠绕后与线包整体固化而成,避免了铁心的震动和受潮,即保证其噪音水平低,又保证能在户外安装使用。
2)空气的磁导率比较低,硅钢片的磁导率比较大,干式磁屏蔽电抗器的磁力线被控制在内、外铁心内构成闭合回路,磁通经过的大部分是铁心,避免了漏磁,使外围空气中的漏磁大大减少,防漏磁优势明显。同时,减小了安装时的安全距离,保证了周围环境中的其它电子仪器的正常工作,保护了环境。
3) 在线圈中加入了由高导磁的硅钢片做成的铁心柱。从而使线圈中磁导率大大增加。因此,与空心电抗器相比较,在同等容量下,线圈的直径可大幅缩小,导线用量也大大减少,损耗也随之大幅降低。与干式空心电抗器相比较,体积减小了20-45%,干式半心电抗器运行时的电能损耗降低了25-40%,顺应了国家电气产品无油化、小型化、节能环保的发展趋势。
4)由于干式磁屏蔽电抗器的磁通路径由铁芯和空气组成,铁心为非闭合状态,而且铁心磁密取值较低。在正常运行情况下,干式磁屏蔽电抗器的的铁心不会饱和,电抗值仍是线性的。
5)干式半心电抗器的电磁计算采用与国内某知名高校联合开发的计算软件,精确度极高。
6)采用新技术降低包封表面泄漏电流,电抗器表面经特殊处理,增强了电抗器的防污绝缘等级。铁心及各层线圈均被浸胶环氧玻璃纤维包绕,使线圈得到了极好的防护。
7)干式磁屏蔽电抗器的铁心柱经整体真空环氧浇注而成,绕制时铁心外又包裹了保护层,经过固化后整体结构十分牢固,从而减弱了铁心的振动,产品噪音低。同时,经特殊的防护措施处理后可直接应用与户外,不受环境条件的限制。
8)干式磁屏蔽电抗器包封和铁心采用环氧树脂胶浸渍的玻璃丝全部包绕后整体固化,电抗器为一刚性整体。同时,内、外铁心对磁通进行了“分流”,电抗器导线处的磁密相对减小,电抗器整体匝数较少,在相同的短路电流下,其单根导线受到的电动力减小,提高了抗短路电动冲击力。
9)除上述特点外,磁屏蔽电抗器还具有干式空心电抗器的诸多优点。如:
 采用自灭性材料制作,勿需严格的防火措施;
 维护工作量小;
 运行安全可靠性高;
应用领域
 产品广泛用于电力系统、化工、冶金、煤矿、电气化铁道以及其它特殊场合。

未找到相应参数组,请于后台属性模板中添加
暂未实现,敬请期待
暂未实现,敬请期待

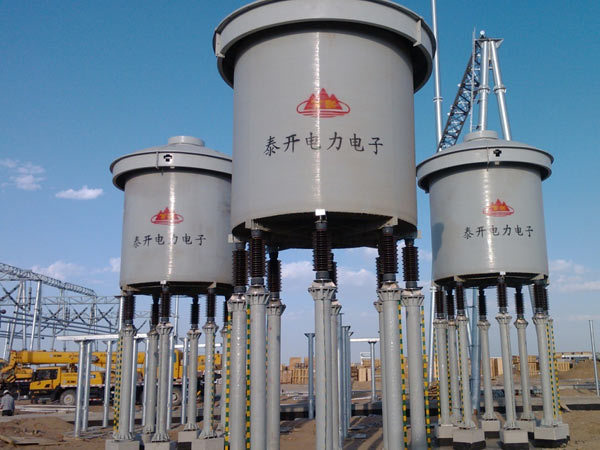

产品展示
